تعد درجة الحرارة من الإعدادات المهمة في الطباعة ثلاثية الأبعاد للحصول على أفضل النتائج الممكنة وتختلف درجة الحرارة هذه بناءً على مادة الفلمنت التي تستخدمها
ماهو برج الحرارة Temperature Tower
هو برج مطبوع مخصص لاختيار افضل درجة حرارة للفلمنت وقد تحتاج لعمله لكل فلمنت من علامة تجارية حتى وان كانت نفس المادة لكن من مصنعين مختلفين
سيكون البرج مطبوع عند درجات حرارة مختلفة بهذه الطريقة يمكنك تحديد درجة الحرارة التي تمنحك أفضل جودة طباعة
ما يجب أن تبحث عنه هنا هوالعيوب في برج درجة الحرارة لديك لتعرف على درجة الحرارة التي تمنحك أكبر قدر من العيوب
بهذه الطريقة يمكنك تجنب درجات الحرارة هذه تمامًا وتبحث ايضا على افضل درجة حرارة التي لديها اقل قدر من العيوب
ستحتاج إلى برج درجة حرارة كلما كان لديك خيوط فلمنت جديدة لكل علامة تجارية أو مادة جديدة والافضل كتابة الحرارة على الرولة مباشرة لكي لا تنساها
طريقة عمل برج الحرارة Temperature Tower

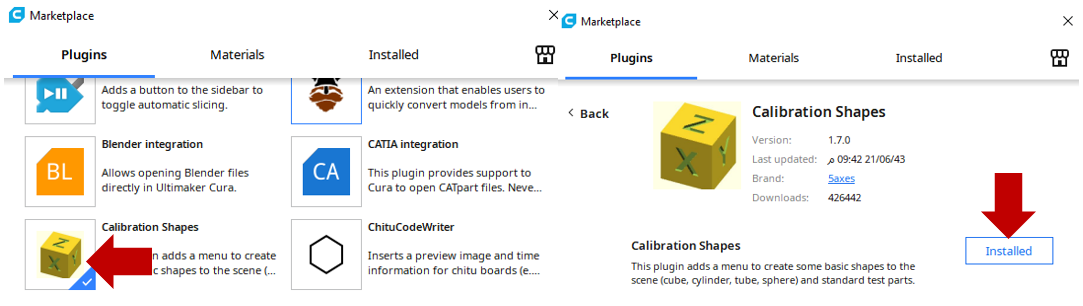

سنستخدم برنامج كيورا CURA لهذا الشرح ويمكنك تحميله مجانا من هنا وسنستخدم اضافة Plugin تسهل اضافة مجسم البرج وتسمى Calibration Shapes ويمكنك تحميله عند الضغط على Market Place وتبحث عن هذه الاضافة وتقوم بتحمليه

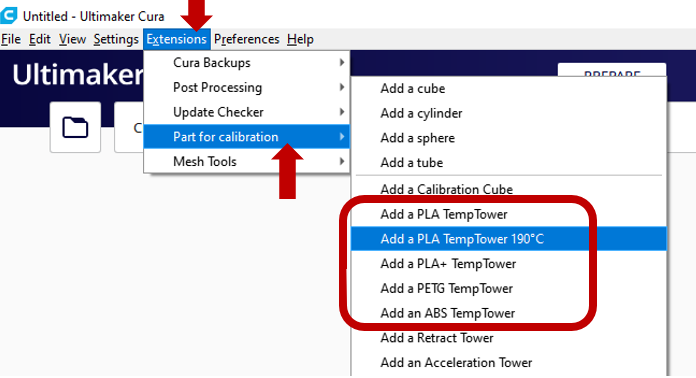

عند تحميله واعادة تشغيل البرنامج ستجد خيار جديدا تحت قائمة Extension وستجد الاضافة التي قمنا بتحميله واسمها Part for Calibration
وستجد خمس خيارات لمواد مختلفة والفرق بينهم درجات الحرارة فقط
PLA TempTower من حرارة 180 الى 220
190 PLA TempTower من حرارة 190 الى 220
PLA+ TempTower من حرارة 200 الى 230
PETG TempTower من حرارة 230 الى 260
ABS TempTower من حرارة 210 الى 250
بعد اختيار الخيار المناسب وكما لاحظت ستجد البرج يحتوي على عدة درجات وكل درجة تكون -5 درجات مئوية واسفل البرج ستجد كلمة PLA+ كمثال
تفعيل برج الحرارة على CURA
الان وقد اضفنا البرج يجب ان يتعرف كيورا عليه وذلك خلال الخيار التالي سنذهب الى Post processing والضغط على Modify G-code
ستفتح لك نافذة جديدة قم بالغضط على Add script ثم اختيار TempFan Tower ستجد اربعة ارقام تحت هذا الاعداد
اول خيار يمثل اعلى درجة حرارة بالاختبار كمثال صورة البرج السابق كانت درجة الحرارة الاعلى 230 مئوية
ثاني خيار ستضع -5 وهي تمثل ناقص 5 درجات مئوية لكل جزء من الاختبار
اما الثالث والرابع فهي خاصة بالمجسم (البرج) في حالتنا فهي ثابتة قم بوضع 41 وبعده 4
لا زال الامر سهلا كل ما عليك هو اختيار نوع البرج المناسب للفلمنت ثم وضع الخيارات السابقة كما شرحنا ولا تنسى وضع درجة الاعلى بالخيار الاول وايضا ستحتاج الى وضعها في اعدادات الطابعة هنا كمثال 230 مئوية وهي التي يبدأ بها البرج
انت جاهز لطباعة المجسم الان وبعد الانتهاء قم بمقارنة الاجزاء ببعضها واختر درجة حرارة التي لديها اقل عيوب من البقية
