اجزاء طابعات ثلاثية الابعاد FDM ووظائفها
بسم الله
موضوع اليوم عن اجزاء طابعات ثلاثية الابعاد FDM مع وصف وظائفها
الان وقد فكرت بشراء او اشتريتها بالفعل الطابعة وبدأت التعلم يجب عليك معرفة اجزائها لتحديد اي مشكلة مستقبلية ستواجهها
لنبدأ مع اكبر قطعة في طابعات FDM وهي
1- الجسم FRAME
يحمل اجزاء الطابعة الاخرى بالإضافة إلى دعم جميع الأجزاء الميكانيكية والكهربائية ، ويحدد أيضًا الحجم الإجمالي لمساحة الطباعة ويختلف شكله غالبا من طابعة الى اخرى
2- راس الطباعة HOTEND

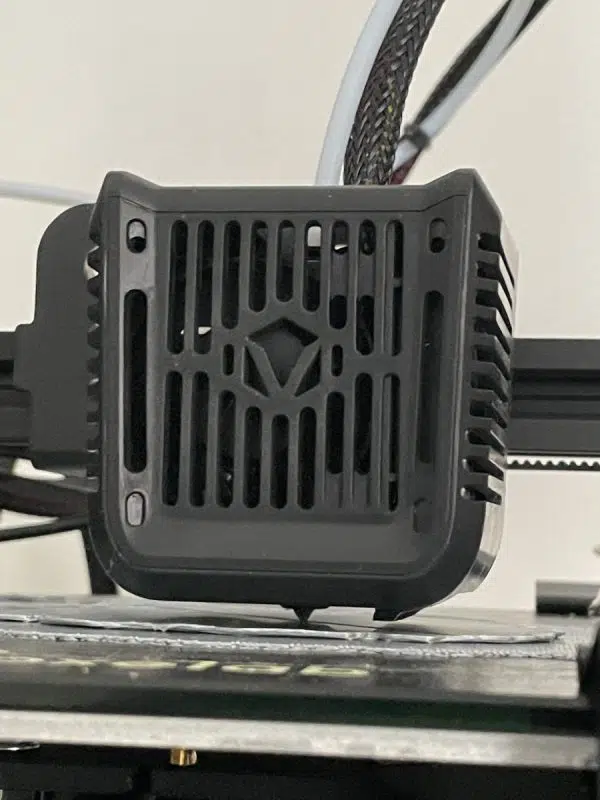

رأس الطباعة هو الذي يحول الفلمنت إلى نموذج ثلاثي الأبعاد ويتكون الرأس من أجزاء أصغر لكن سنقوم بتفصيلها بموضوع اخر
يدفع محرك الاكسترودر الفلمنت الى رأس الطباعة وتحديدا الى النوزل و تتأكد مروحة المشتت الحراري من عدم ذوبان الفلمنت قبل وصوله إلى النوزل وحصول انسداد او ما يسمى نوزل كلوج nozzle clogged ويحتوي ايضا على مروحة تبريد المجسم وهي ضرورية عند طباعة PLA خاصة
3- الاكسترودر EXTRUDER
هو الجزء المسؤول عن دفع الفلمنت يتكون من محرك موصول مع ترس ويوفر المحرك عزما كافيا لدفع الفلمنت الى رأس الطباعة
وتؤثر دقة تصنيع التروس وجودة المحرك في جودة الطباعة بشكل مباشر وينقسم الى نوعين ( بناءا على مكان تثبيته او المسافة بينه وبين رأس الطباعة HOT END)
- دايركت درايف DIRECT DRIVE
ويكون الاكسترودر مبثت تماما فوق رأس الطباعة ومن مميزاته انه لا يحتاج الى محرك كبير و يمكنك من التحكم بالرتراكشن بشكل اسهل ومسافة الرتراكشن تكون قليلة جدا 0.4 الى 1 ملم ويمكنك من طباعة المواد المرنة بجودة عالية وسرعة اكبر
- باودن Bowden

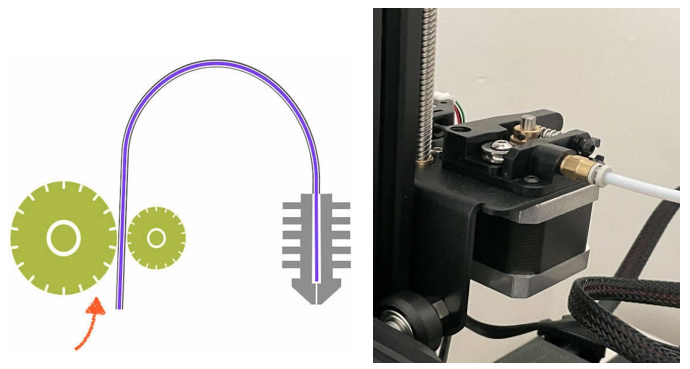

بعكس النظام السابق المحرك مثبت بعيدا عن رأس الطباعة ويوصل بينهما تيوب من PTFE
من الناحية النظرية يمكنك الطباعة بشكل أسرع لان رأس الطباعة اصبح اخف وزنا لكن طباعة المواد المرنة سوف تكون تحديا واعدادات الرتراكشن ستحتاج المزيد من التجارب ومسافة الرتراكشن ستكون اطول بكثير 4 الى 8 ملم لكن كما قلنا سابقا سيصبح رأس الطباعة خفيف الوزن ولن تعاني من اثار الاهتزازات على المجسمات في السرعات العالية
4- سطح الطباعة (البيد) BED
مهمة البيد تثبيت المجسم حتى انتهاء الطباعة وبهذا الجزء توجد الكثير من انواع المواد المستخدمة لتصنيع البيد وان كنت تعاني من مشاكل بالتصاق تابع الموضوعين التاليين طريقة وزن سطح طابعات FDM (البيد) و موضوع كيف تحصل على طبقة اولى First Layer ممتازة
للطابعات يدوية الوزن ينصح باستخدام ( لضمان سطح مستوي وغير مقعر )
- الزجاج او المرايا او الافضل منهما زجاج بمادة Carborundum ومن مميزاته فك المجسم عندما يبرد الى درجة حرارة الغرفة
اما ان كنت تستخدم طابعة مع خاصية الوزن التلقائي فينصح باستخدام
-سطح بلاستيكي مرن FlexPlate او سطح مطلي بمادة PEI ويأتي بنوعين خشن وناعم
يتميز هذا النوع انه مرن ويسهل يفصل المجسم حتى ان كان البيد ساخنا لكن ان كنت تعاني من قاعدة بيد مقعرة فستواجه مشاكلا مع طابعات الوزن اليدوي لكن مع طابعات الوزن التلقائي لن تكون هذه مشكلة
5- مزود الطاقة POWER SUPPLY
فإن وحدة الطاقة هي المكون الذي يوفر الكهرباء التي تعمل بها الطابعة. تقوم بتزويد اللوحة الأم والمحركات وجميع المكونات الأخرى
وتختلف الطابعات فبعضها تنتج 12 فولت او 24 فولت فعند شراء مراوح كمثال يجب عليك مطابقة الجهد وغالبا تعمل على كل الجهدين 110 فولت و220 فولت وستجد زرا بمكان ما لاختيار الجهد الموجود لديك
ونود التحذير انه يجب مطابقة المواصفات والجهد عند الحاجة الى تبديل مزود الطاقة ويجب عليك البعد عن شراء الانواع الرديئة او التي لا تحمل اسم مصنعها فالحذر واجب والسلامة اولا خاصة ان الطابعة قد تعمل اياما متواصلة وبدون مراقبة
6- اللوحة الام MOTHERBOARD
وكما يوحي الاسم فانها الجزء المسؤول عن تحويل ملف الاكواد G CODE الى تحركات لكل محور وتعمل على ادارة سخان البيد و رأس الطباعة وستجد مقابلها مروحة لتبريد حرارة اللوحة ويجدر الذكر ان تعطلها او ضعف ادائها سينتج مشاكل كثيرة ومنها لاير شفت LAYER SHIFT وايضا تعطل اللوحة كاملة
7- المراوح FANS
تحتوي الطابعة على الكثير من المراوح وكل منها له وظيفة محددة وعند تعطل احدها سوف تلاحظ عدة مشاكل تختلف حسب الوظيفة
8- المحركات MOTORS
تحتوي الطابعة على مجموعة محركات تدير تحركاتها وكل منها موصول مع ناقل حركة فمحرك الاكس X AXIS يحرك رأس الطابعة HOTEND لليمين واليسار ومحرك الواي Y AXIS يحرك البيد للامام والخلف ومحرك الزد Z AXIS يتحكم بارتفاع رأس الطباعة HOTEND اعلى واسفل
تمثل الصورة التالية محاور الطابعة X Y Z AXIS وهي المحاور التي تتحرك عليها الطابعة
9- شاشة التحكم SCREEN CONTROL
شاشة التحكم هي واجهة للطابعة ثلاثية الأبعاد تمكنك من بدء الطباعة أو إيقافها والتحكم بالكثير من الاعدادات دون الحاجة الى توصيل الطابعة الى الكمبيوتر
10- مواد الطباعة ( الفلمنت ) Filament
تبقى عليك اختيار مادة الطباعة المناسبة لاحتياجك ويجب التذكير ان اسهل مادة للطباعة هي PLA و PLA+ وستجد بالموضوع التالي شرح عن مواد الطباعة والفروقات بينهم
