طريقة وزن سطح طابعات FDM (البيد)
بسم الله
موضوع اليوم عن طريقة وزن سطح طابعات FDM (البيد)
معظم الطابعات الحديثة اصبحت تأتي مع حساس وزن بيد شبه اوتوماتيكي (BL-TOUCH, CR-TOUCH, PINDA)
لكن ما يزال عليك ضبط المسافة بين النوزل والبيد او كما يسمى Z OFFSET وسنغطيه في موضوع منفصل باذن الله
سنركز الان على الطابعات يدوية الوزن التي تأتي مع اربعة عجلات أسفل كل زاوية من الزوايا الأربع وتستخدم لوزن البيد ليصبح متسوايا تماما مع النوزل وليس كما يظن البعض ان وزن البيد ليصبح متساويا مع جسم الطابعة او الارضية
بالبداية لماذا نحتاج الى وزن البيد ؟
عملية الوزن مهمة جدا وقد تحتاج الى تسوية البيد يوميا (يعتمد على جودة الطابعة) وهي تضمن التصاق ممتاز للمجسم وبالتالي اعلى جودة نهائية ممكنة
الوزن غير الصحيح او وجود مشكلة بأحد اجزاء الطابعة قد يؤدي الى ضعف التصاق المجسم وتحركه من مكانه او تأثر المجسم بشكل ملحوظ وجودته النهائية
الخطوة الاولى :

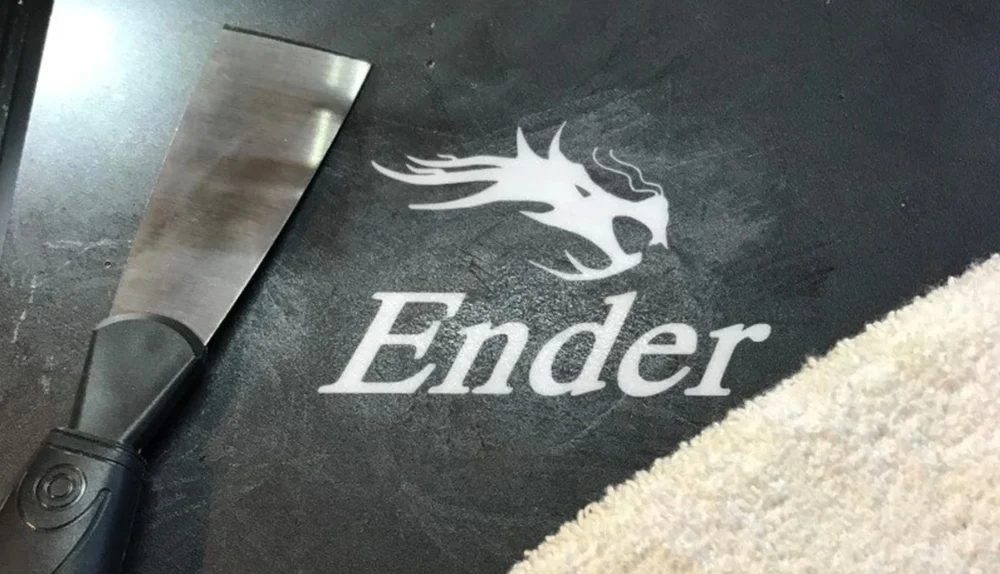

تنظيف البيد ! قد يبدو غريبا لكن ذرات الغبار او الزيوت من يد الانسان قد تفشل التصاق الفلمنت تماما ويمكن تنظيفه باستخدام منديل مبلل او الكحول او مسحة طبية وقد نحتاج الى تنظيف البيد حتى وان كان وزن البيد مستويا تماما لضمان التصاق الفلمنت بشكل ممتاز
الخطوة الثانية :

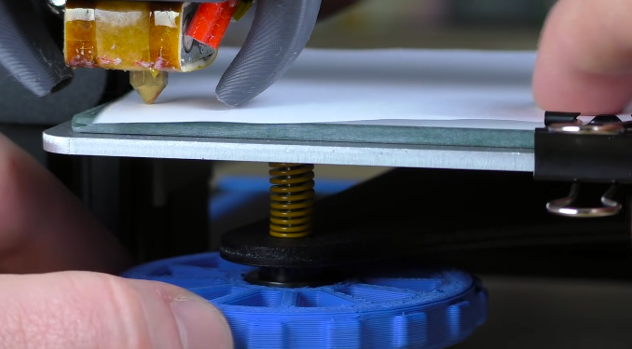

تحضير ورقة بيضاء عادية A4 ( لايمكن استخدام ورق مقوى او مواد اخرى سميكة)
تأكد من ان ارضية الطابعة ثابتة ولا تهتز (كمثال طاولة مائلة او مهزوزة) ومن نظافة النوزل من الفلمنت قبل البدأ بعملية الوزن
الخطوة الثالثة :
قم بضغط زر HOME للتاكد من ان الطابعة قامت بارجاع جميع المحاور الى نقطة الصفر(0, 0, 0) ثم اضغط خيار DISABLE STEPPERS حتى تتمكن من تحريك المحاور بيدك
انصح بتكرار هذه الخطوة اكثر من مرة فتحريك احد العجلات يؤثر على الزوايا الاخرى وقد تحتاج الى اعادة الوزن مرة اخرى
ملاحظة قد تنصح بعض المراجع بتسخين البيد حتى درجة حرارة 50 مئوية قبل البدأ بالخطوة الثالثة لضمان اقصى دقة لعملية الوزن والنوزل الى 170 درجة مئوية لضمان عدم وجود اي بقايا فلمنت على النوزل
الخطوة الرابعة :
ما زلت لست واثقا من نجاح عملية الوزن ؟ قم اختبار البيد
قم بطباعة اي مجسم يفضل مربع الشكل وعند الانتهاء من الطبقة الاولى قم بالغاء الطباعة فورا
راقب الطبقة الاولى وتحسسها بيدك يجب الا تكون الخطوط منفصلة عن بعضها البعض او تكون مضغوطة كثيرا
لم تنجح بوزن البيد ؟ عاود المحاولة مرة اخرى :)
شاهد الفيديو التالي لتوضيح عملية الوزن اكثر
تعليمات هامة :
1- تأكد من السست (سبرينق) يجب ان الا تكون مضغوطة تماما حتى وان احتجت الى رفع حساس الزد قليلا Z LIMIT SWITCH
2- تأكد من ان محور اكس x axis gantry ليس مائلا
قد تعد هذه المشكلة من اشهر المشاكل في طابعات SINGLE Z MOTOR حيث ان راس الطباعة يصبح مائلا ولن تتمكن من وزن البيد بنجاح 100% كل مرة
4- تأكد من عجلات راس الطابعة وعجلات البيد يمكنك رؤية الفيديو التالي
وتذكر ان هذه العجلات تسمى eccentric nuts ولا تملك نهاية فلا تقم بشدها فقط ربع لفة بكل مرة
المراجع
5- قد يبدو شيئا جديدة على البعض لكن قيامك بازالة المجسم من البيد بقوة وهو ساخن يؤدي الى ميلان البيد وغالبا الحاجة الى وزن البيد مرة اخرى
الحل ! انتظر حتى يصبح البيد باردا (درجة حرارة الغرفة) وغالبا سيكون المجسم مفصولا عن البيد
