رأس الطباعة HotEnd وانواعه واجزائه
بسم الله
موضوع اليوم استكمال لاجزاء الطابعة وسنقوم بتفصيل رأس الطباعة HotEnd وانواعه واجزائه
رأس الطباعة هو اهم جزء بالطابعة وجودته تأثر بشكل مباشر على المطبوعات ويجب عدم تجاهل اي تسريب او اثار تعطل عليه وقمت بالموضوع السابق بشرح نوعين دفع الفلمنت الدايركت درايف Direct drive و الباودن Bowden
اجزاء رأس الطابعة HotEnd :
1- المشتت الحراري Heat sink
يقوم بتشتيت الحرارة القادمة من السخان Heater block والنوزل وعدم السماح لها بالانتقال الى الفلمنت قبل وصوله الى السخان ويؤدي ادائه المنخفض الى حدوث خيوط يسمى سترنيق Stringing وقد تصل الى الانسداد Clogged وتمسى هذه المشكلة Heat creep ويجب ان تعمل مروحة التبريد طوال الوقت وانحفاض ادائها يسبب في انخفاض اداء المشتت
2- الفاصل ويسمى الهيت البريت Heat break
وهو مسؤول عن توصيل المشتت مع السخان وكلما كان توصيله الحراري ضعيف كان افضل لاننا كما قلنا نريد حبس الحرارة في السخان ولا نريدها ان تصل الى مسار الفلمنت فالمشتت ويوجد منه نوعين :

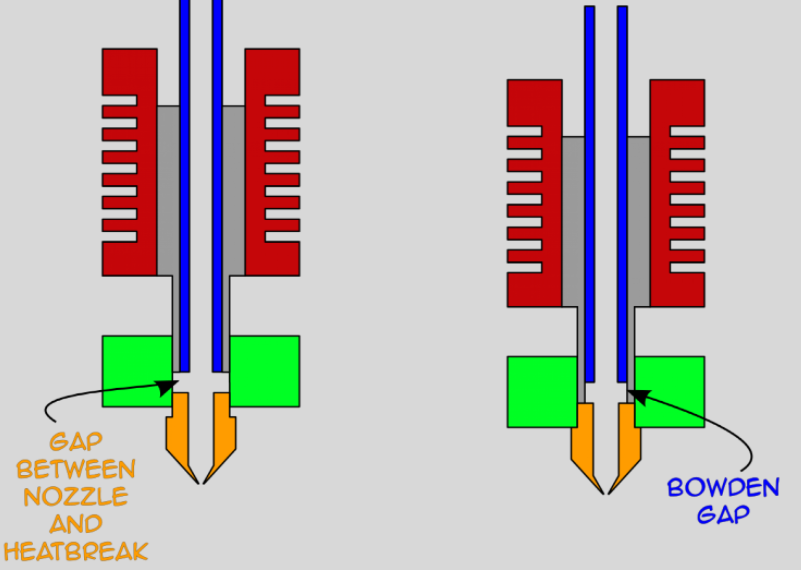

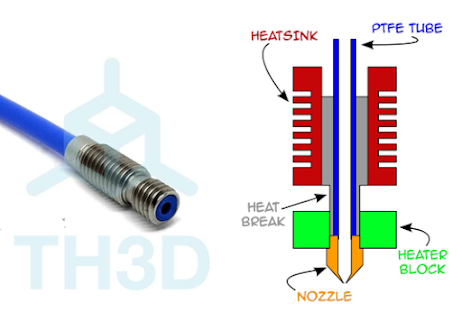

- فاصل مع تيوب داخلي ويسمى PTFE Lined Heat Break
يعمل التيوب على توصيل الفلمنت حتى النوزل ويجدر الذكر ان تحمل التيوب للحرارة ليس كبير ويقدر ب 240 درجة مئوية ويمكن زيادتها لكن سيخسر التيوب خصائصها وستحتاج الى قص الجزء الملامس للنوزل كل فترة ويجدر التذكير ان من علامات تلف التيوب زيادة الخيوط ستنريقن Stringing بشكل مفاجئ
- حديدي بالكامل ويسمى All metal Heat break
وكما يوحي الاسم فبدلا من التيوب بتم صناعة الهيت بريك كاملا من الحديد وبجودة تصنيع افضل مما يسمح برفع درجة الحرارة الى 285 درجة مئوية وبعض الانواع تصل ل400 درجة ويمكن تبديل النوع السابق الى الحديدي لكثير من الطابعات وهذا لا يعني ان لا يوجد تيوب بالطابعة بل انه لا يصل الى النوزل بل يكون الى بداية المشتت فقط

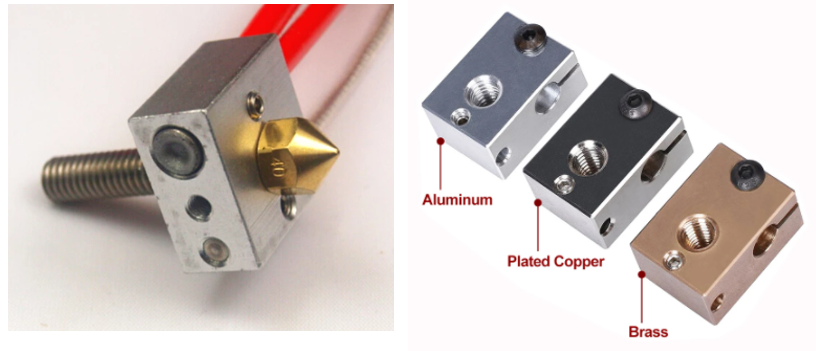

3- السخان او Heater block
وهو الجزء المسؤول عن تسخين النوزل ويحتوي على السخان وحساس الحرارة وتختلف انواعها ويجب عند تبديل حساس الحرارة اختيار نفس النوع تماما فاختلاف نوعية الحساس يسبب قراءات خاطئة للحرارة ومشاكل اخرى
4- النوزل Nozzle
وهو المسؤول عن طباعة الفلمنت ويأتي بعدة مقاسات لكن الغالب 0.4 ملم ويصنع من عدة مواد سنفصلها بموضو ع مستقل
لكن الغالب يصنع من النحاس لكفاءة توصيله الحراري وانخفاض سعره
5- مروحة تبريد المشتت Heatsink Fan
مسئولة عن تبريد المشتت ومنع انتقال الحرارة الى الفلمنت قبل وصوله الى السخان
6- مروحة تبريد المجسم Cooling Fan
و مهمتها تبريد المجسم اثناء طباعة خصوصا PLA فهو يحتاج الى تبريد والا قد تواجه العديد من المشاكل وطبقات غير متساوية
وتختلف احجامها من طابعة الى اخرى ويمكن تغيرها لاداء افضل ويكون مخرج الهواء فوق النوزل بمسافة 2 - 4 ملم في حالة اردت تبديل المروحة وتطوير الطابعة
