برج الرتراكشن Retraction Tower ماهو ؟ وما فائدته
بسم الله
موضوع اليوم طريقة عمل برج الرتراكشن وفائدته
اعدادات الرتراكشن من الإعدادات المهمة في الطباعة ثلاثية الأبعاد للحصول على أفضل النتائج الممكنة ونادرا ما تختلف اعدادات الرتراكشن بين مادة واخرى كمثال PLA او PETG
يجب التذكير ان الرتراكشن هو عملية سحب الفلمنت بالاكسترودر من النوزل عند الانتقال من نقطة طباعة الى اخرى بنفس المجسم او مجسم اخر
ماهو برج الرتراكشن Retraction Tower

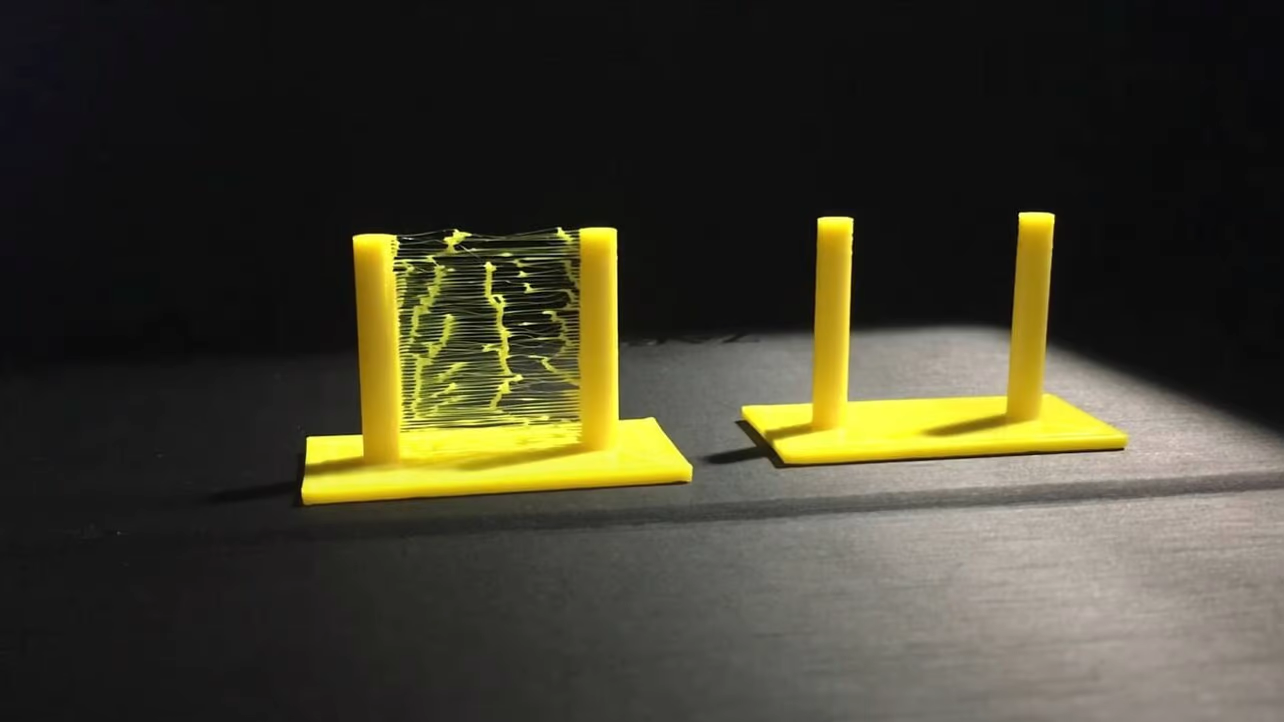

هو برج مطبوع مخصص لاختيار افضل اعدادات الرتراكشن للفلمنت ومما يؤدي الى طباعة نظيفة وتقليل الخيوط Stringing
سيكون البرج مطبوع عند اعدادات رتراكشن مختلفة بهذه الطريقة يمكنك تحديد افضل اعداد الذي يمنحك أفضل جودة طباعة
ما يجب أن تبحث عنه هنا هوالعيوب في برج الرتراكشن لديك لتعرف على افضل اعداد الذي يمنحك اقل قدر من العيوب
وينقسم الرتراكشن الى جزئين سرعة السحب Retract speed و مقدار السحب بالمسافة Retract Length ويقاس بالملم
وكما ان اعداداته تختلف بين الاكسترودر الباودن Bowden و الدايركت درايف Direct من حيث الارقام
طريقة عمل برج الرتراكشن Retraction Tower

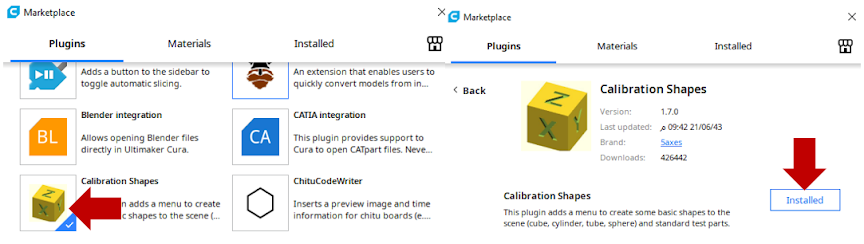

سنستخدم برنامج كيورا CURA لهذا الشرح ويمكنك تحميله مجانا من هنا وسنستخدم اضافة Plugin تسهل اضافة مجسم البرج وتسمى Calibration Shapes ويمكنك تحميله عند الضغط على Market Place وتبحث عن هذه الاضافة وتقوم بتحمليه

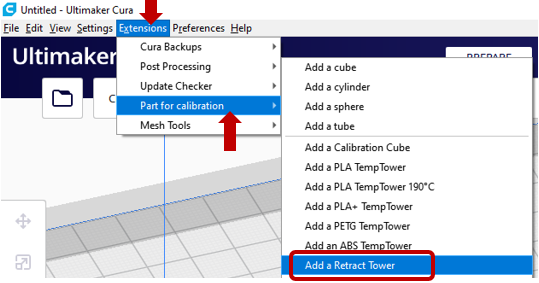

عند تحميله واعادة تشغيل البرنامج ستجد خيار جديدا تحت قائمة Extension وستجد الاضافة التي قمنا بتحميله واسمها Part for Calibration
وستجد خيار Add a Retract Tower لكي تضيف المجسم
تفعيل برج الرتراكشن على CURA
الان وقد اضفنا البرج يجب ان يتعرف كيورا عليه وذلك خلال الخيار التالي سنذهب الى Post processing والضغط على Modify G-code
ستفتح لك نافذة جديدة قم بالغضط على Add script ثم اختيار Retract Tower ستجد اربعة ارقام تحت هذا الاعداد
اول خيار - يمكنك من اختيار نوع الاختبار مسافة او سرعة الرتراكشن
ثاني خيار - اول قيمة يبدأ بها الاختبار كمثال 1
ثاني خيار - هي تمثل الفرق بين كل جزء من الاختبار كمثال 0.1 او 1
اما الثالث والرابع فهي خاصة بالمجسم (البرج) في حالتنا فهي ثابتة قم بوضع 38 وبعده 4
للتذكير كما قلنا سابقا ان ارقام الاختبار تختلف بين نوع الاكسترودر اذا كان دايركت درايف Direct Drive تبدا السرعة من 25 - 45 والمسافة 0.4 - 1 ملم اما اذا كان باودن Bowden فالسرعة تبدا من 25 - 45 والمسافة من 3 - 7 ملم
ويجب ان تبدا باختبار المسافة وحين الوصول الى افضل اعداد بعد ذلك يمكنك اختبار السرعة ويجب ان نذكر ان تجاوزك للاعدادات المقترحة للطابعة يمكن ان يسبب انسداد للنوزل
لا زال الامر سهلا كل ما عليك هو اختيار نوع الاختبار ثم وضع الخيارات السابقة كما شرحنا ولا تنسى وضع الارقم المناسبة لطابعتك بالخيار الاول وايضا ستحتاج الى وضعها في اعدادات الطابعة هنا كمثال 6 ملم وبسرعة 35 وهي التي يبدأ بها البرج
